Rollei MSC Serie: Diagreifer richtig einstellen!

Wer auch nur einmal vergisst den die „Nase“ am Diagreifer seines Rollei MSC Projektors richtig ein zu stellen, hat umgehend Probleme mit dem Diatransport! Daher ist folgendes WICHTIG zu beachten:

Der Diagreifer der MSC Serie hat an dem Punkt an dem er die Dias im Magazin berührt um es in den Projektor zu schieben eine kleine -verstellbare- Nase

Die im Foto rote Nase kann je nach Modell auch grau sein. An der sichtbaren silbernen Rändelschraube kann man durch Eindrücken die Nase hochkant- oder quer verstellen!

Dies ist SEHR WICHTIG je nach verwendetem Magazintyp!!!

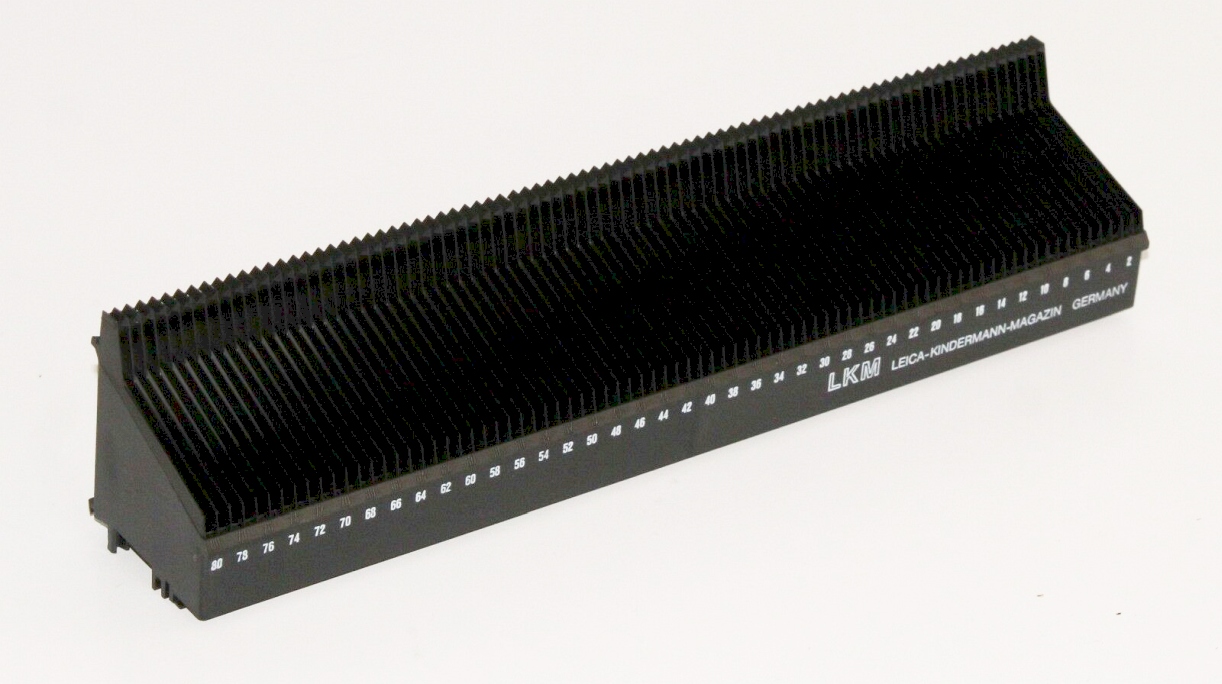

Links: Das CS Diamagazin (gibts mit 100 oder 40 Dias) > die Nase MUSS HOCHKANT stehen! Mitte: Das LKM Magazin (gibts mit 60 oder 80 Dias) > die Nase MUSS HOCHKANT stehen! Rechts: Das Universalmagazin (gibts mit 36 oder50 Dias) – die Nase MUSS QUER stehen!

Gehen Sie hinter den Projektor. Schalten Sie den Projektor aus. Öffnen Sie den Gehäusedeckel. Schieben Sie den Diagreifer nach rechts aussen in die Magazinbahn. So kommen Sie am einfachsten an die Nase zum Verstellen.

Dann Gerät einschalten und der Diagreifer fährt automatisch wieder in die richtige Position!

Nun wünsche Ich Euch weiterhin viel Freude beim „Diaschaun“.
